矩形型材链传动环形导轨运送线 25-RE2系列
简要介绍：

25系列矩形型材链传动环形导轨运送线，，应用于轻载、高速、高精度，，空间无邪度高的细密自动化生产及制造场景。。。9001cc金沙以诚为本自动化链传动矩形环形导轨循环运送系统基本介绍。。。

proico5 服务热线

18928327352

连忙咨询proico6
详细介绍

25系列矩形型材链传动环形导轨运送线，，应用于轻载、高速、高精度，，空间无邪度高的细密自动化生产及制造场景。。。

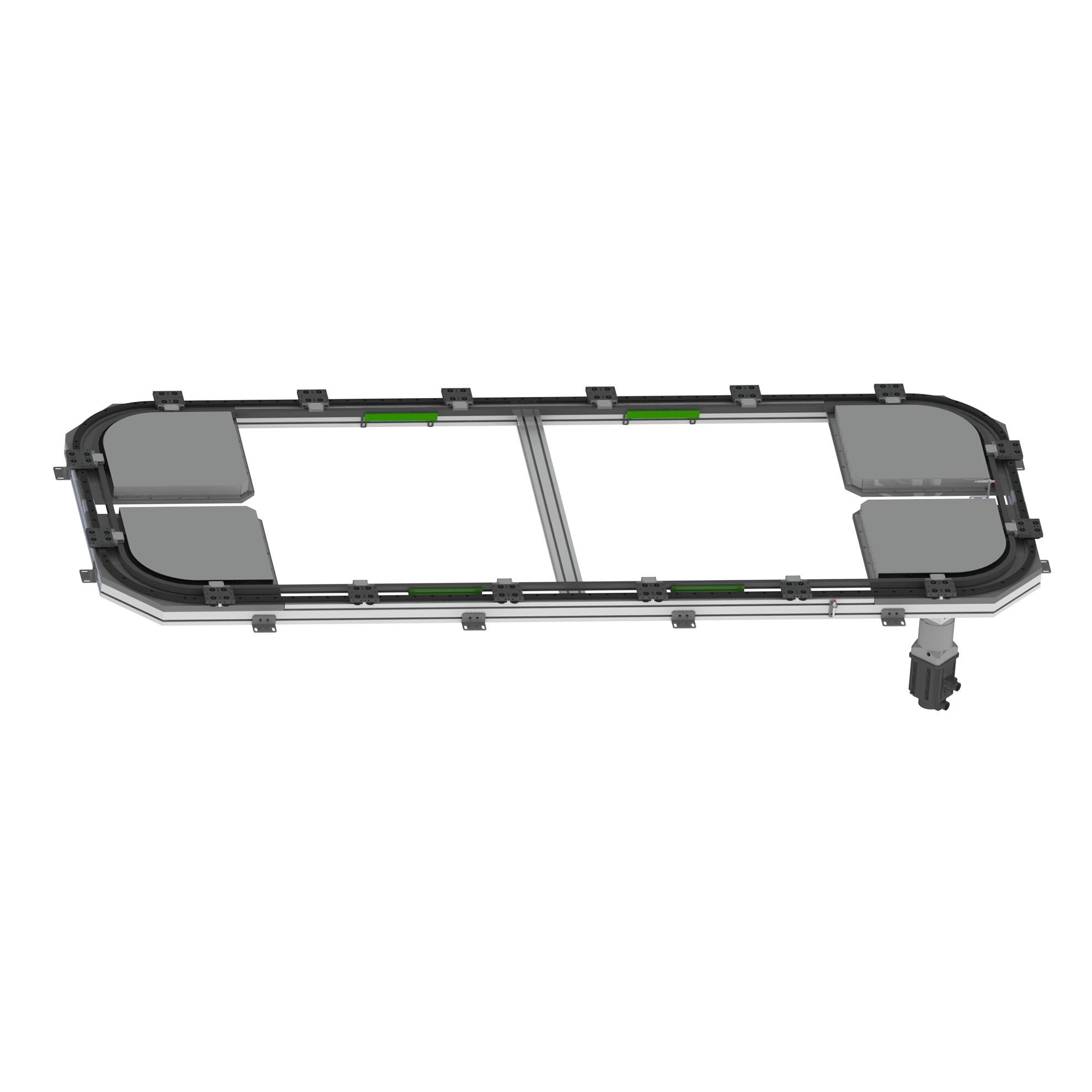

矩形型材链传动环形导轨运送线 25-RE2系列(图1)

矩形型材链传动环形导轨运送线结构特点：

○ 形状-矩形

○ 型材框架结构

○ 细密链式传动

○ 25系列V型滚轮导轨

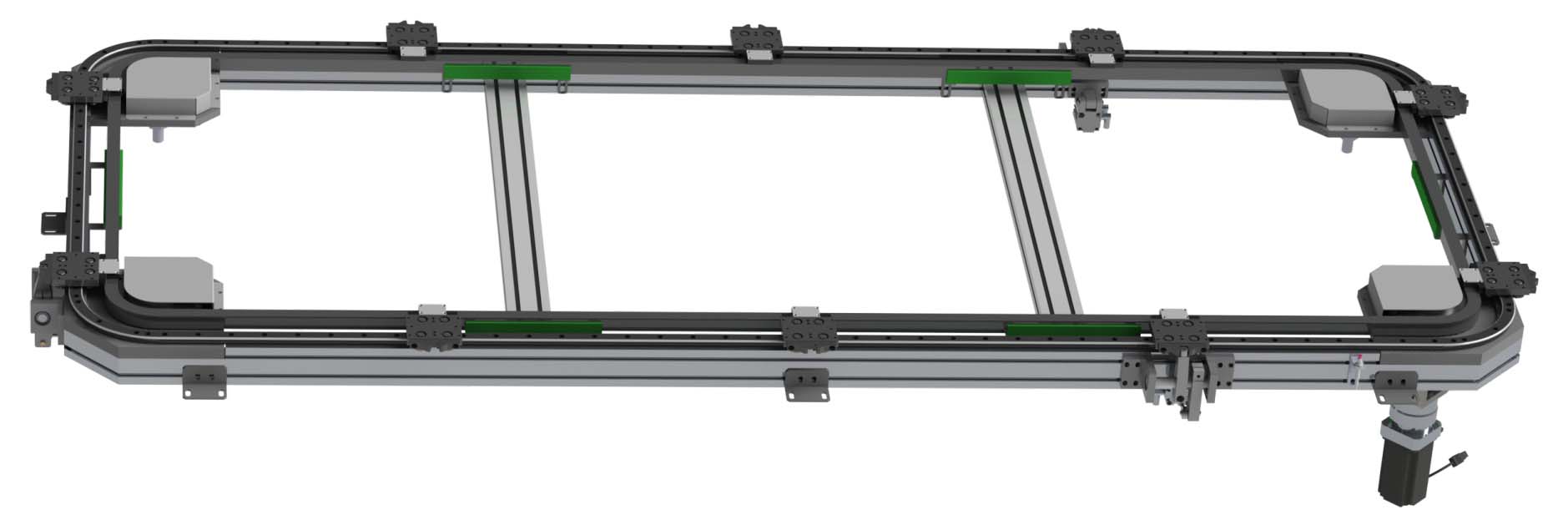

矩形型材链传动环形导轨运送线 25-RE2系列(图2)


矩形型材链传动环形导轨运送线应用特点：

○ 高速:切步周期最小可低于1S

○ 重复定位精度士0.05~±0.5mm,可选定制

○ 适用中、长距离运送,周长可达100米以上

○ 轻载运送，，单个滑块最大负载30 kg

○ 可间歇工位运行，，多段速自由切换


○ 滑座:可选用钢质或铝质优质质料举行细密加工，，经由严酷的质量控制及精湛的调装工艺,可使滑座在X-Y-Z偏向精度抵达HP级，，即≤士0.05mm

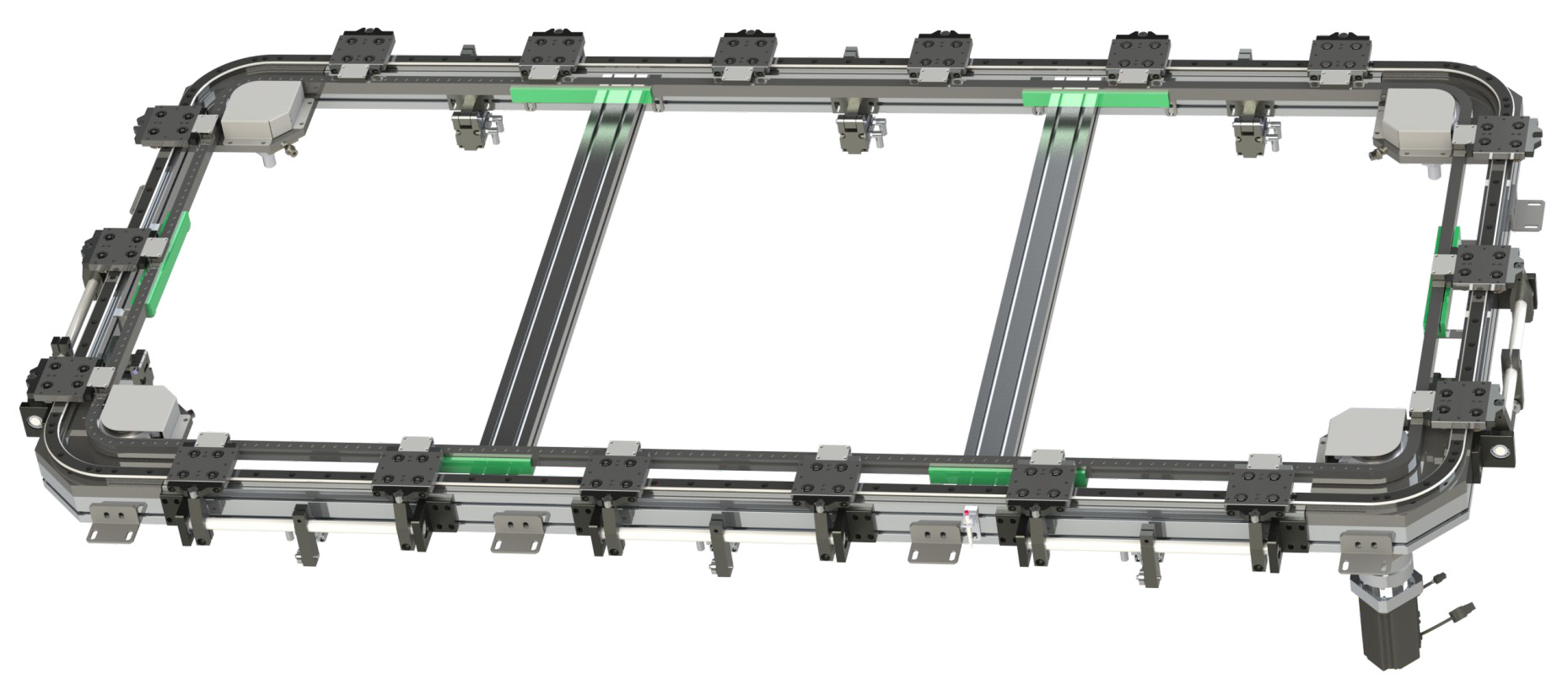

矩形型材链传动环形导轨运送线 25-RE2系列(图3)

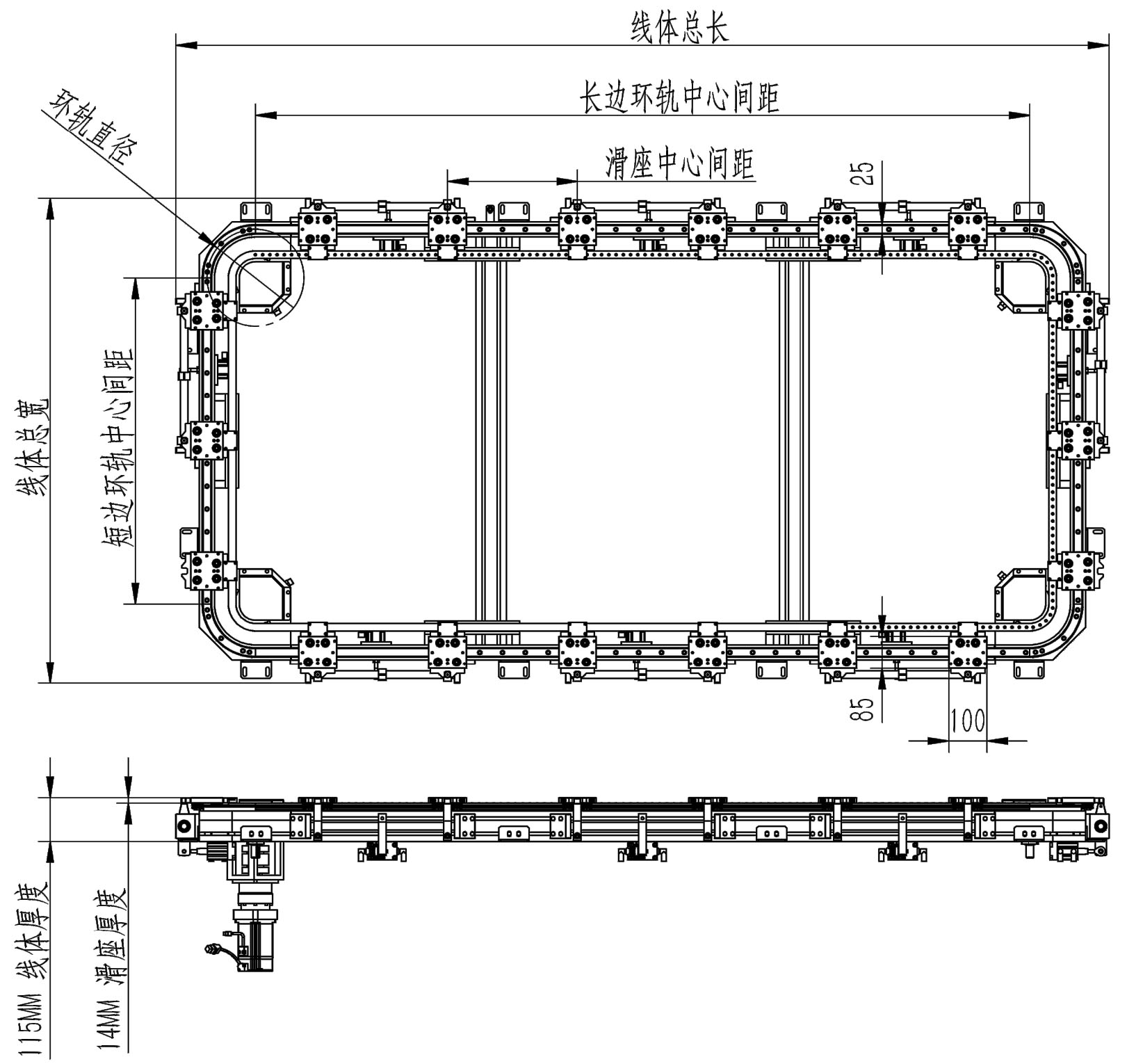

非标定制注重事项

*最小工位间距110mm，，工位间距与链节长度有关，，为双数倍链节长度

*最小圆弧直径200mm，，最大圆弧直径1560mm

*常用圆弧直径255-600mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》

*速率与负载，，环轨巨细，，偏载巨细有关

*可定制吊装式环形导轨运送线,偏载或有倾角应用的环形导轨运送系统




(图1)

(图2)

(图3)
