在现代自动化生产中，，怎样实现工件在多个工位间高效、精准地循环运送，，是提升产线整体效率的要害课题；；9001cc金沙以诚为本方形环形导轨运送线作为一种闭环循环运送系统，，依附其结构紧凑、定位精度高、空间使用率优异等特点，，正越来越多地被应用于3C电子、细密仪器、汽车零部件等行业的自动化妆配与加工产线中。

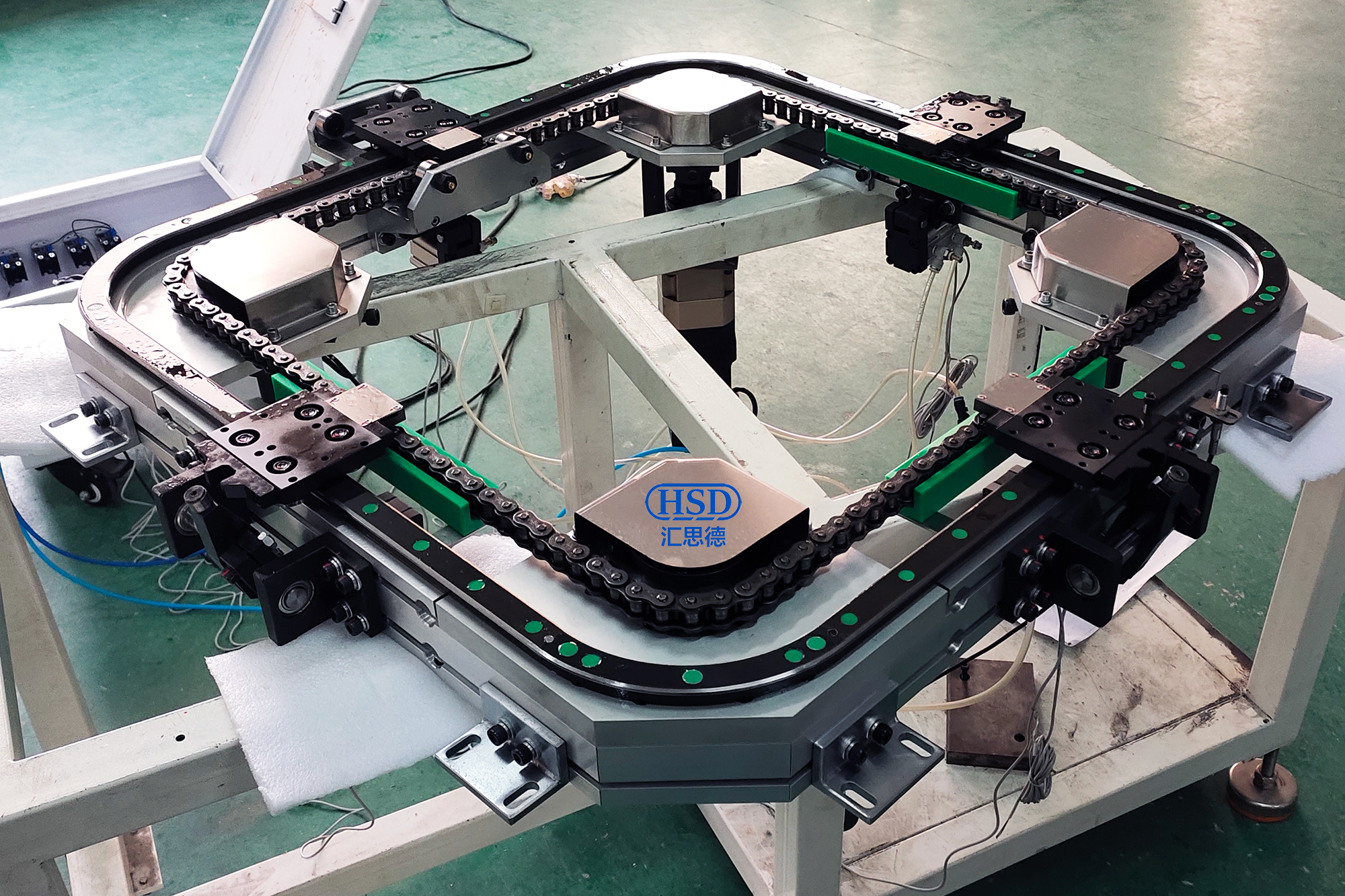

一、方形导轨循环运送线的结构组成

方形导轨循环运送线的整体结构与矩形导轨类似，，其底座框架通常为方形：＝沟憬峁褂梢韵录复蟛糠肿槌：：

1. 闭环导轨系统

方形导轨由四边长度一致的直线导轨和四角各一条90度的弧形曲线导轨组合而成，，形成一个完整的闭环轨道。这种设计使得工位滑座能够沿方形路径做单向循环运动，，在直线段完成装配、检测、加工等工序，，在圆弧段快速转移至下一侧直线段。

2. 传动系统

传动方式主要接纳链条传动或皮带传动。方形导轨循环运送线的传动系统通常由3个从动轮加1个自动轮组成，，通过伺服电机配合减速机驱动，，实现高速、高负载、精准定位的动力供应。

3. 其他焦点部件

型材底座框架：：以铝型材或钢材为主，，为整个系统提供牢靠与支持

工位滑座：：接纳V型滚轮设计，，数目可凭证现实应用定制

二次定位系统：：由气缸和摆臂组成，，对工位实现二次精准定位，，精度可达±0.05mm

驱动控制系统：：通常接纳伺服电机+减速机组合

二、手艺特点与优势

1. 高精度定位

通详尽密加工的V型导轨与二次定位系统的配合，，方形导轨循环运送线的重复定位精度可达**±0.05mm**，，知足细密装配与加工的需求。

2. 紧凑的空间结构

方形结构相比古板直线运送线或圆形转盘，，在相同工位数目下占地面积更小。按通例255mm直径的轨道，，最小尺寸常见应用为360mm×360mm左右。如需更小尺寸，，通常建议使用圆形导轨循环线。

3. 多工位无邪设置

工位数目可凭证产线需求无邪设置，，从几个到数十个工位均可实现，，且工位沿直线边排列，，结构规整，，两侧均可排布工位，，空间使用率高。

4. 高负载与长寿命

接纳淬硬精加工钢制导轨，，硬度高、耐磨性强，，配合密封凸轮随动器和深沟球轴承，，正常使用维护周期可长达一年。

三、典范应用案例

案例一：：手机外壳自动打磨生产线

参数 规格

传动方式 皮带传动

导轨尺寸 1米×1米

工位数目 8工位（3个定位工位）

工位间距 500mm

移动时间 2.5秒

负重 ＜3 kg

定位精度 ±0.05mm

受力类型 笔直正压力

在该应用中，，方形导轨运送线将手机外壳依次运送至各打磨工位，，配合机械臂完成自动打磨作业。3个定位工位确保要害工序的精准定位，，2.5秒的移动时间包管了较高的产线节奏。

案例二：：小型摄像头自动装配生产线

参数 规格

传动方式 链条传动

底板尺寸 1.1米×1.1米

工位数目 12工位（3个定位工位）

工位间距 255mm

负重 ＜5 kg

定位精度 ±0.05mm

受力类型 笔直正压力

该案例中，，12个工位沿方形导轨排布，，可完成摄像头镜片装置、点胶、固化、检测等多道工序的自动化妆配。链条传动方式提供了更大的承载能力，，知足5kg以内的负载需求。

四、适用场景与行业

小型方形导轨循环运送线特殊适用于以下场景：：

自动化细密装备/仪器的生产装配运送

3C电子产品（手机、摄像头、耳机等）的组装与检测

科研机构、实验室的高精手艺细密研究

医疗器械、汽车零部件、新能源锂电池等行业的自动化产线

五、结语

方形环形导轨运送线以其高精度、紧凑结构、无邪设置等优势，，正在成为自动化产线设计中不可或缺的循环运送解决方案。随着制造业对生产效率和产品质量要求的一直提升，，方形导轨循环运送线将在更多行业领域施展主要作用，，助力企业实现降本增效与智能化升级。
