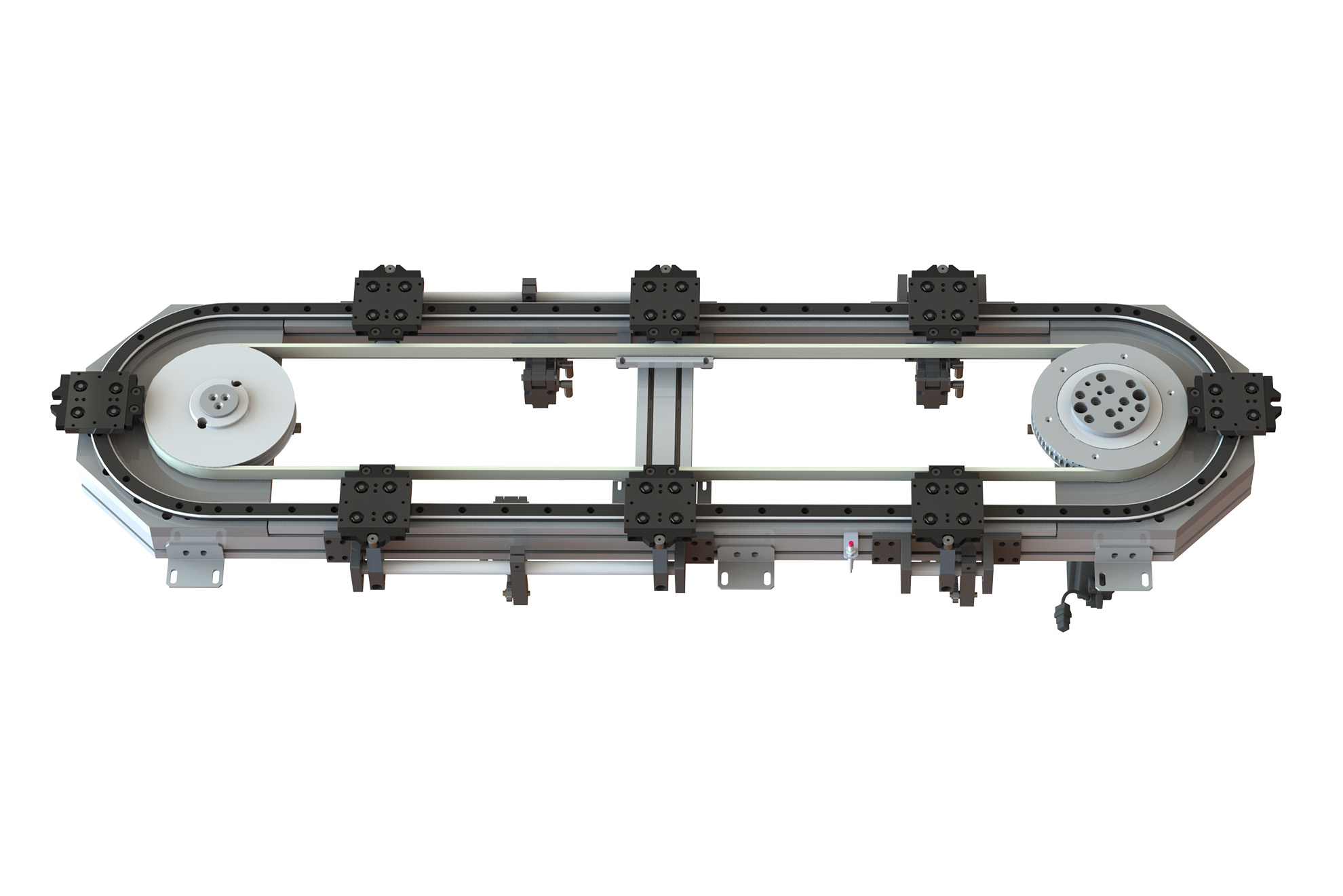

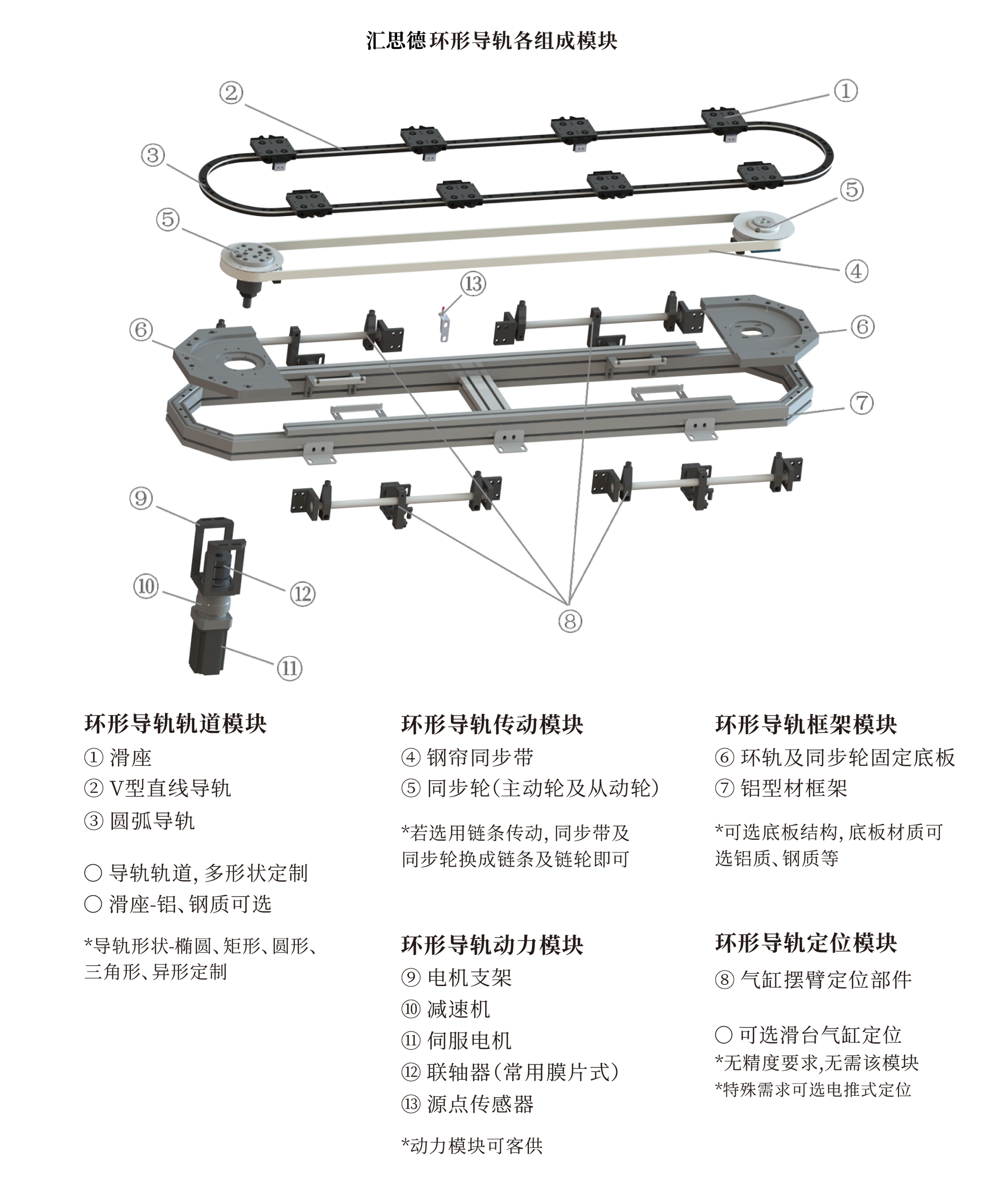

环形导轨运送线同步带式细密循环系统通过各功效？？？榈男俗，可实现高精度循环定位与快速定位功效。以下以同步带传动环形导轨运送线为例，叙述其焦点组成结构：：：

一、、、环形导轨系统

基于应用场景需求，主流设置方案包括椭圆形环形导轨与矩形环形导轨：：：

1.椭圆形环形导轨：：：由两段180°圆弧导轨与两段直线导轨首尾拼接组成；；

2.矩形环形导轨：：：由四段90°圆弧导轨与四段直线导轨组合成型；；

特殊定制方案支持正多边形、、、圆形及其他异形结构设计，但此类非标构型应用频次较低。

二、、、滑座单位

凭证工艺工位数目需求设置对应规格的滑座组件。标准滑座承载板经细密机加工处理，预设标准尺寸系列，并集成预钻孔系（含螺纹孔及定位孔），便于治具、、、夹具等工艺装备的快速装置。

支持非标定制服务：：：用户提供详细尺寸参数及装配手艺要求后，可提供滑座板的专项加工与装配服务。

三、、、同步传动系统

接纳聚氨酯材质同步带，内置高强度钢丝绳增强结构。同步带设置标准打孔位，通过螺钉牢靠皮带扣实现滑座毗连。系统通过同步带串联多组滑座，确保运动同步性。

该传动方案具备高速运行、、、低噪音及高定位精度的显著特征。

四、、、柔性毗连装置

针对滑座通过圆弧导轨段时爆发的向心偏移特征（趋近圆心位移），滑座与同步带间接纳弹性毗连结构：：：

? 毗连机构包括两部分组件：：：皮带扣牢靠于同步带，另一组件装置于滑座侧面；；

? 两组件间设计活动间隙，赔偿圆弧段的径向位移量。

五、、、细密定位锁紧机构

为实现±0.05mm级重复定位精度，滑座定位侧设置高精度定位？？？；；轿缓，通过气缸驱动摆臂压杆嵌入定位块卡槽，完成精准锁止。

可选配定位方案包括：：：气缸滑台/摆臂式机械定位、、、伺服电机电控定位锁紧装置。

六、、、同步带驱动轮组件

作为循环系统的自动驱动单位，同步带轮针对皮带扣牢靠螺钉设计环形避让槽，确保螺钉头部顺流通过。

传动齿形接纳匹配式设计：：：同步带齿部与驱动轮齿槽准确啮合，有用提升负载承载能力，抑制低速重载工况下的传动打滑征象。

七、、、从动轮组件

作为被动传动单位（亦称惰轮），与驱动轮协同组成传动副。从动轮随同步带运动，其齿形结构与同步带齿部准确匹配，确保传动平稳性。

八、、、驱动轴系统

驱动轴作为动力传输枢纽，上部装置同步带驱动轮，下部毗连驱动电机。该组件实现电无邪力向同步带传动的精准转达。

九、、、从动轴系统

从动轴支持从动轮组件，确保从动轮稳固运转。驱动轴与从动轴配合承当带轮定位功效，并通过结构优化提升系统运行稳固性。

十、、、支持框架系统

直线导轨段通过T型导条与锁紧螺钉组合，牢靠装置于铝型材框架结构。该设计确保直线导轨的定位精度与结构刚性。

十一、、、圆弧导轨装置基座

曲线过渡段设置专用装置基板（含自动轮/从动轮装置接口），接纳铝合金或不锈钢材质，外貌经细密机加工处理并预制高精度装置孔系；；辶酵分С钟诼列筒目蚣，实现圆弧导轨与直线导轨的衔接集成。

? 结构组成：：：分层式设计（含顶部圆弧定位孔板与底部牢靠基板）；；

? 复合功效：：：除导轨衔接外，同时作为驱动轴/从动轴的装置基准平台，通过调理双轴相对位置实现同步带张紧力的精准控制。
