25系列V型导轨系列产品，属于轻载导轨，其有圆形导轨、弧形导轨、直线导轨等多种形状，精度，使用寿命 型号基本尺?（mm）φAφBφCDa1/?度a
服务热线
18928327352
25系列V型导轨系列产品，属于轻载导轨，其有圆形导轨、弧形导轨、直线导轨等多种形状，精度，使用寿命

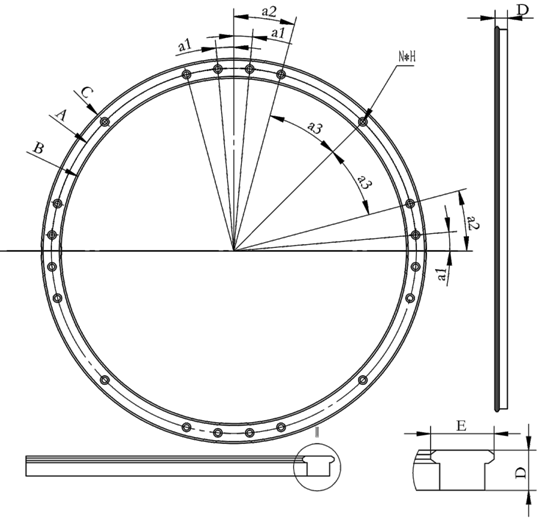

型号 | 基本尺?（mm） | ||||||||
φA | φB | φC | D | a1/?度 | a2/?度 | a3/?度 | N*H(沉头孔) | E | |
TO25D200 | 200 | 174.6 | 225.4 |
16 | 7 | 15 | 30 | 20*M6 |
25.4 |
TO25D255 | 255 | 229.6 | 280.4 | 7 | 15 | 30 | 20*M6 | ||
TO25D300 | 300 | 274.6 | 325.4 | 7 | 15 | 30 | 20*M6 | ||
TO25D351 | 351 | 325.6 | 376.4 | 6 | 15 | 30 | 20*M6 | ||
TO25D400 | 400 | 374.6 | 425.4 | 6 | 15 | 30 | 20*M6 | ||
TO25D468 | 468 | 442.6 | 493.4 | 5 | 15 | 30 | 20*M6 | ||
TO25D500 | 500 | 474.6 | 525.4 | 5 | 15 | 30 | 20*M6 | ||
TO25D600 | 600 | 574.6 | 625.4 | 5 | 11.25 | 22.5 | 24*M8 | ||
TO25D700 | 700 | 674.6 | 725.4 | 3 | 11.25 | 22.5 | 24*M8 | ||
TO25D800 | 800 | 774.6 | 825.4 | 3 | 9 | 18 | 28*M8 | ||
TO25D900 | 900 | 874.6 | 925.4 | 3 | 9 | 18 | 28*M8 | ||
TO25D1000 | 1000 | 974.6 | 1025.4 | 3 | 9 | 18 | 28*M8 | ||
注：：整圆圆弧导轨，可截成差别弧度的圆弧导轨，单独应或于与轮或直轨组合，组成闭环或开环的环形导轨系统。。以上为通例标准尺圆弧导轨，其中D255~D600为通例备库产品，其它尺直径可凭证客需求定制。。有截段需求的，开孔有牢靠纪律，详细请来电详询。。
